CNC 切断機のサプライヤーとして、私はこれらの優れた装置の動作原理についてよく質問されます。このブログ投稿では、CNC 切断機がどのように動作するかの複雑さを掘り下げ、そのコンポーネント、機能、さまざまな産業用途で CNC 切断機を非常に効率的かつ正確にするプロセスを探っていきます。
CNC 切断機の基本を理解する
CNC はコンピューター数値制御の略です。 CNC 切断機は、さまざまな切断ツールを使用して金属、木材、プラスチック、複合材料などの材料を成形および切断するコンピュータ制御のデバイスです。これらの機械は汎用性が高く、直線切断、曲線、穴、複雑な形状など、幅広い切断作業を実行できます。
CNC 切断機の主な利点は、切断プロセスを自動化できることで、手動介入の必要性がなくなり、人的ミスのリスクが軽減されます。これにより、従来の切断方法と比較して、精度、一貫性、生産性が向上します。
CNC 切断機のコンポーネント
一般的な CNC 切断機はいくつかの主要なコンポーネントで構成されており、それぞれが機械の全体的な動作において重要な役割を果たします。これらのコンポーネントには次のものが含まれます。
- 制御システム:制御システムは CNC 切断機の頭脳です。これは、コンピュータと、切断命令を解釈して機械のモーターとアクチュエーターに信号を送信する特殊なソフトウェアで構成されています。制御システムにより、オペレータは切断パスをプログラムし、切断パラメータを設定し、機械のパフォーマンスをリアルタイムで監視することができます。
- 切削工具:切削工具は、実際に材料を切断するコンポーネントです。 CNC 切断機で使用される切断ツールには、レーザー、プラズマ トーチ、ウォータージェット、フライス カッターなど、さまざまな種類があります。切削工具の選択は、切削する材料の種類、必要な切削速度、および必要な精度のレベルによって異なります。
- モーションシステム:モーション システムは、切削工具とワークピースを調整して移動させる役割を果たします。これは、機械が複数の軸 (通常は X、Y、Z) で移動できるようにするモーター、ドライブ、およびリニア ガイドで構成されています。モーション システムにより、切削工具はプログラムされた切削パスに正確かつ正確に従うことが保証されます。
- 作業台:ワークテーブルは、切断プロセス中にワークピースが置かれる表面です。ワークピースをサポートし、切断中にワークピースが安定して安全に保たれるようにします。 CNC 切断機には、固定ワークテーブルを備えたものもありますが、さまざまなワークピースのサイズや形状に合わせて調整できる可動ワークテーブルを備えたものもあります。
- 冷却システム:冷却システムは、切削プロセス中の切削工具の過熱を防ぐために使用されます。切削工具の周囲に冷却剤 (水や油など) を循環させて熱を放散し、工具を安全な動作温度に保ちます。これは、切削工具の寿命を延ばし、切削品質を向上させるのに役立ちます。
CNC切断機の動作原理
CNC 切断機の動作原理は、いくつかのステップに分けることができます。
- デザインとプログラミング:CNC 切断機を使用する最初のステップは、切断する必要がある部品または製品を設計することです。これは通常、設計者が部品の 2D または 3D モデルを作成できるコンピュータ支援設計 (CAD) ソフトウェアを使用して行われます。設計が完了すると、CAD ファイルはコンピュータ支援製造 (CAM) ソフトウェアにエクスポートされ、設計仕様に基づいて切断指示 (G コードとも呼ばれる) が生成されます。
- ワークのロード:切断指示が生成された後、ワークピースは CNC 切断機のワークテーブルにロードされます。ワークピースは、切断プロセス中に動かないようにクランプまたはその他の固定具を使用してワークテーブルに固定されます。
- 切断パラメータの設定:切断プロセスを開始する前に、オペレータは切断速度、送り速度、切込み深さなどの切断パラメータを設定する必要があります。これらのパラメータは、切断される材料の種類、使用される切削工具の種類、および望ましい切断品質によって異なります。切断パラメータは、機械のユーザー インターフェイスを使用して制御システムに入力されます。
- 切断プロセスの開始:切断パラメータを設定したら、オペレータは制御システムの開始ボタンを押して切断プロセスを開始できます。制御システムは機械のモーターとアクチュエーターに信号を送信し、プログラムされた切削パスに従って切削工具とワークピースを協調的に移動させます。
- 切断プロセスの監視:切断プロセス中、オペレータは制御システムのユーザー インターフェイスを使用して機械のパフォーマンスを監視できます。制御システムは、切削速度、送り速度、その他の切削パラメータ、および切削工具とワークピースの位置に関するリアルタイム情報を表示します。オペレータは、必要に応じて切断プロセスを一時停止または停止することもできます。
- 切断プロセスの終了:切断プロセスが完了すると、機械は自動的に停止します。その後、オペレーターは完成した部品を作業テーブルから取り外し、品質を検査します。必要に応じて、部品をさらに加工したり、他の製造プロセスを使用して仕上げたりすることができます。
CNC切断機の応用例
CNC 切断機は、製造、自動車、航空宇宙、エレクトロニクス、看板などの幅広い業界で使用されています。 CNC 切断機の一般的な用途には次のようなものがあります。
- 金属加工:CNC 切断機は、金属シート、プレート、チューブの切断と成形に金属加工工場で広く使用されています。これらは、ブラケット、フレーム、筐体、装飾要素などのさまざまな金属部品の作成に使用できます。
- 木工:CNC 切断機は、木工業界でも木製パネル、板、家具の部品を切断して成形するために使用されます。木材に複雑なデザイン、パターン、建具を作成するために使用できるため、カスタム木工プロジェクトに最適です。
- プラスチックおよび複合材料の製造:CNC 切断機は、プラスチックおよび複合材の製造業界で、プラスチック シート、ロッド、チューブを切断および成形するために使用されます。これらは、プロトタイプ、金型、パッケージングコンポーネントなど、さまざまなプラスチック部品や複合部品の作成に使用できます。
- 看板と広告:CNC 切断機は、看板や広告業界でカスタムの看板、ディスプレイ、販促資料を作成するために使用されます。アクリル、発泡ボード、ビニールなどのさまざまな素材の切断や成形に使用できるため、目を引く看板やディスプレイの作成に最適です。
CNC切断機の利点
CNC 切断機には、従来の切断方法に比べて次のようないくつかの利点があります。
- 高精度:CNC 切断機は、許容誤差が 1000 分の 1 インチという非常に高いレベルの精度と精度を達成できます。そのため、航空宇宙や医療製造など、精度が重要な用途に最適です。
- 一貫性：CNC 切断機は、バッチごとに一貫した品質と精度で同一の部品を生産できます。これにより、手動による切断方法に伴うばらつきや不一致が排除され、すべての部品が必要な仕様を確実に満たすことができます。
- 生産性:CNC 切断機は、オペレータの介入を最小限に抑えながら、長期間連続して動作できます。これにより、大量生産が可能になり、全体の生産時間とコストが削減されます。
- 多用途性:CNC 切断機は、金属、プラスチック、木材、複合材料など、幅広い材料の切断に使用できます。また、直線切断、曲線、穴、複雑な形状などのさまざまな切断操作も実行できるため、汎用性が高く、さまざまな製造要件に適応できます。
- 安全性：CNC 切断機は、飛散破片、感電、火災などの潜在的な危険からオペレーターを保護する安全機能を備えて設計されています。また、潜在的な問題や誤動作を検出してオペレーターに警告するセンサーとアラームも内蔵されています。
結論
結論として、CNC 切断機は、幅広い産業用途において高精度、一貫性、生産性、安全性を提供する強力で多用途なツールです。 CNC 切断機とそのコンポーネントの動作原理を理解することで、オペレーターはこれらの機械を最大限に活用し、製造プロセスで最適な結果を達成することができます。

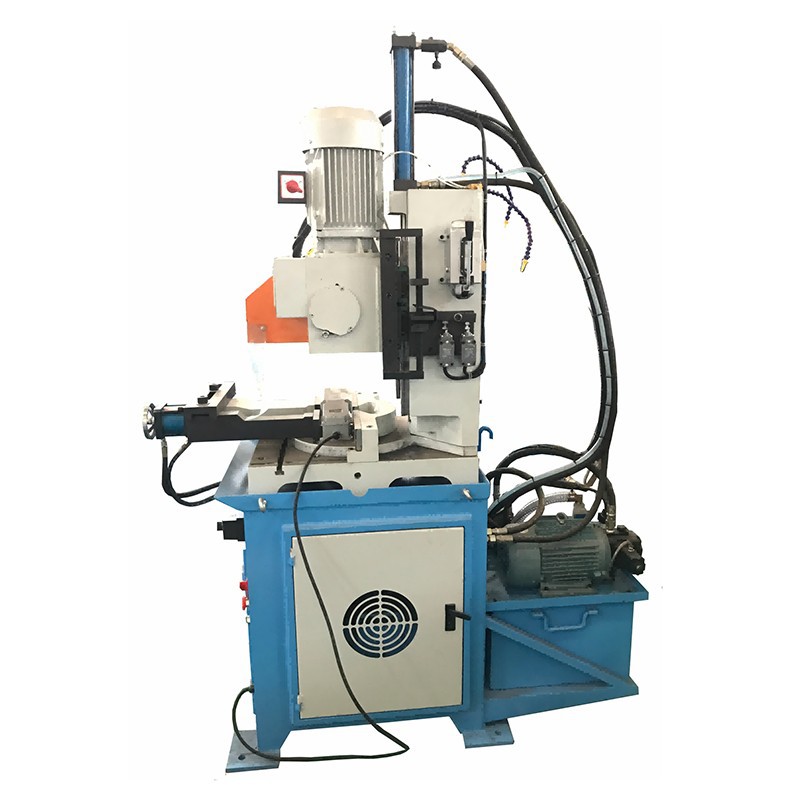

ビジネス用の CNC 切断機の購入に興味がある場合は、当社の製品ラインナップをぜひご覧ください。CNC切断機製品。当社では、以下を含むさまざまな CNC 切断機を提供しています。自動パイプ切断機そして全自動パイプ切断機、特定の切断ニーズに対応します。当社の機械は最高の品質と信頼性基準に基づいて設計および製造されており、お客様が投資を最大限に活用できるよう包括的なアフターサポートを提供します。
当社の CNC 切断機の詳細と、それがお客様のビジネスにどのように役立つかを知りたい場合は、今すぐお問い合わせください。皆様と一緒に働けることを楽しみにしています！
参考文献
- 『CNC 加工ハンドブック』Oberg、Jones、Horton 著
- 「製造エンジニアリングとテクノロジー」Serope Kalpakjian および Steven Schmid 著
- 『Computer Numerical Control (CNC) Programming Handbook』Joseph A. Bourell および Gary W. Kinzel 著
